Testando a Placa Eletrônica da Lavadora Brastemp BWQ24

Está sendo postado aqui no Blog Niltran um artigo de ajuda para testes na placa eletrônica da lavadora Brastemp bwq24a.
Esse artigo tem como finalidade ajudar tanto o profissional como o consumidor na hora de identificar se o defeito da lavadora é na placa eletrônica ou em outro componente da lavadora.

Acontece muito de achar-mos que o defeito é na placa e quando trocamos a mesma, o defeito continua o mesmo, por isso que a realização de testes dos componentes antes de realizar a troca da placa eletrônica é importante para que não trocamos indevidamente a placa eletrônica do cliente ou mesmo de nossa lavadora.

Atenção!

Essa placa da lavadora Brastemp BWQ24a não deverá ser instalada em lavadoras modelos BWQ22 ou BWF22, caso contrário, pode ocorrer falhas de nível (placa sinaliza com 4 bips e solta a água) no nível alto. Nos modelos BWF24, pode-se instalar sem problemas.

Sempre falo aqui no blog sobre as placas eletrônica da marca CP-Eletrônica. Trata-se de uma marca de placa eletrônica paralela, mas que tem uma qualidade muito boa na fabricação de seus materiais, principalmente nas placa eletrônica de lavadoras e módulos de potência de refrigeradores. Eu sempre usei as placas da CP-Eletrônica não somente pela sua qualidade, mas também pelo fator preço, pois em média o preço de uma placa da CP-Eletrônica sai cerca de 50% mais barato que o das placas originais.

Acompanhe os vários testes de placas eletrônicas já postados aqui no blog e tire suas conclusões você mesmo. O propósito do blog é auxiliar os clientes/consumidores bem como os profissionais que tenha dificuldades em realizar os testes necessários nas lavadoras de roupas.

Claro que não sou contra as placas originais, mas sou contra o preço cobrado pelas redes autorizadas, onde os fabricantes apostam na falta de informação do consumidor para poder empurrar a placa original com o preço super alto.

No artigo de hoje veremos como realizar os testes na placa brastemp bwq24 e também nos outros componentes da lavadora e assim saber se o defeito é a placa ou não. Lembrando que os testes aqui terão como base a placa da CP-Eletrônica.

Veja abaixo algumas causas de defeitos na placa eletrônica :

  • Variações de tensão na Rede Elétrica
  • Vazamento de água sobre a Placa
  • Película do Painel rachada ou furada
  • Excesso de sabão (principalmente de má qualidade)
  • Curto-circuito no chicote ou componentes da lavadora
  • Chicotes de fios interrompido (partido internamente)
  • Ligação incorreta dos fios ou conectores
  • Ação de roedores e insetos
  • Local com umidade do ar excessiva ou maresia causando corrosão (Na Electrolux são quase 100% de problemas)
  • Carga de roupas acima da capacidade da lavadora

 Verificando os componentes da lavadora Brastemp :

Primeiramente desligue a lavadora  na tomada para sua própria segurança. Antes de iniciar os testes, desligue os fios do componente a ser testado, mas não esqueça de marcar as ligações para depois religá-los sem problemas. Se preferir, bata fotos antes.

Com um Multímetro na escala de ohms (Ω), verifique os valores ôhmicos conforme a tabela abaixo:

TEMPERATURARESISTÊNCIA APROXIMADA NO NTC
18°C15 kΩ
20°C10 kΩ
30°C9,5 kΩ
35°C7,8 kΩ
40°C6,3 kΩ

(* atuador com haste aberta) (** atuador com haste fechada). Tolerância de aproximadamente 10%.

Se algum dos componentes da lavadora  estiver com valor abaixo do mínimo indicado, estará com defeito. Se for medida resistência infinita, também é sinal de defeito.

Observação!

Se a peça estava em funcionamento entes do teste e estiver quente no momento da medição, os valores medidos sofrerão variações.

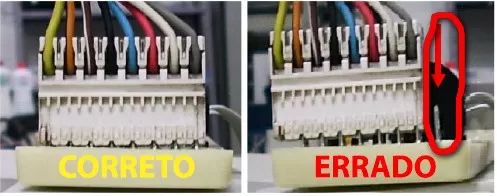

 Ligações placa Lavadora Brastemp bwq24a:

Ao ligar os conectores da placa, é muito importante fazer com a máxima atenção para não ligar errado, pois se isso acontecer, o mais provável é a queima da placa nova. Em se tratando de um equipamento caro, os fabricantes deveriam implementar soquetes onde não poderia ser ligado errado. Observe na figura abaixo a maneira certa e errada da conexão dos terminais da placa da lavadora brastemp eletrônica bwq24a:

ligação conector placa lavadora brastemp bwq24a Testando a Placa Eletrônica da Lavadora Brastemp BWQ24A ligação errada conforme a imagem a cima, causará danos à placa nova com defeitos do tipo:

  • Não liga
  • Não sai da pausa
  • Curto-circuito
  • Não liga as válvulas ou ligando os componentes da lavadora diretamente

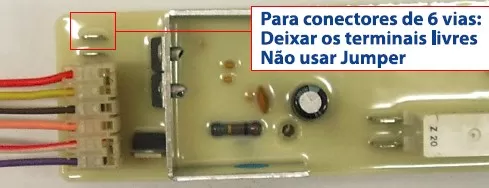

ligação conector 6vias Testando a Placa Eletrônica da Lavadora Brastemp BWQ24A ligação da imagem anterior é para o caso da placa aplicada em uma lavadora modelo BWF24. Os dois terminais da placa e do relé devem ficar desligados.

Ligação do relé de aquecimento da placa brastemp bwq24a:

Atenção!

A ligação mal feita dos terminais do relé da placa pode causar incêndio. Verifique sempre o estado da fiação e terminais da lavadora. Se estiverem em más condições, revise as ligações e troque os terminais ou o chicote da lavadora .

terminais emendas Testando a Placa Eletrônica da Lavadora Brastemp BWQ24Ao retirar os terminais, acione sempre a trava do terminal. Se forçar o terminal, o mesmo ficará frouxo e causará mau contato podendo causar principio de incêndio. Evite emendas no chicote da resistência, se fizer emendas, solde-as com estanho, inclusive quando trocar os terminais.No exemplo da imagem ao lado, os terminais estavam frouxos e causou aumento de corrente no circuito. A fiação ficou carbonizada, mas poderia ter causado danos maiores como incêndio por exemplo. Para profissionais com preguiça, pressa ou mesmo o consumidor que não repara nesse aspecto, tanto a placa como o chicote ficaram comprometidos e teria que realizar novamente a troca dos componentes, jogando dinheiro fora à toa.

 Forma correta de desconectar o terminal do Relé da placa:

terminais placa brastemp bwq24a Testando a Placa Eletrônica da Lavadora Brastemp BWQ24A capa do terminal é a responsável pelo acionamento da trava. A trava é o ressalto que aparece em vermelho no terminal sem a capa. Para acionar a trava, deve-se puxar a capa plástica para trás em direção ao fio. Note que a capa movimenta-se pelo terminal e destrava o mesmo. Puxe somente a capa que o terminal sairá facilmente.

Se puxar pelo fio, o terminal dificilmente sairá porque continuará travado e sofrerá com o esforço mecânico e ficará frouxo depois causando o mau contato. Quando conectar, verifique se existe folga. Caso exista folga, retire o mesmo e com um alicate, aperte ele para que fique firme.

Esse tipo de atitude no início toma tempo do profissional ou de quem está executando o serviço, mas é necessário a correta aplicação das técnicas descritas para que depois não seja chamado novamente pelo cliente/consumidor através de uma garantia e ao chegar na residência constatar que será necessário a troca da placa, chicote ou mesmo de ambos simplesmente por pressa.

 Veja outra imagem abaixo com mais explicações:

animação terminal Testando a Placa Eletrônica da Lavadora Brastemp BWQ24A Potência da resistência é cerca de 1200w, verifique sempre antes de trocar a placa se a sua fiação está em boas condições. Verifique também a tomada onde está instalada a lavadora de roupas. Evite uso de Benjamim na tomada da lavadora.

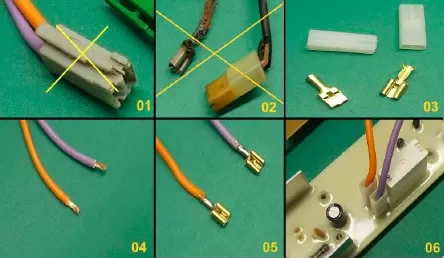

 Instalação correta do chicote do relé da placa:

Veja abaixo na imagem a forma correta da instalação do chicote do relé da placa da lavadora Brastemp bwq24a, e como fazer em caso de troca dos terminais:

chicote do relé Testando a Placa Eletrônica da Lavadora Brastemp BWQ24

  • 1 e 2 – Verifique o estado dos terminais e se é necessário a troca dos mesmos. Conectores do modelo antigo (01) e conectores carbonizados (02) frouxos ou com sinais de amarelados na capa devem ser trocados.
  • 3 – Use terminais e capa novos e de boa qualidade.
  • 4 – Corte o cabo onde esteja em bom estado, sem oxidação ou queimados. Se o cabo ficar curto, troque o chicote ou faça emendas com cabo da mesma bitola (espessura), solde e isole muito bem a emenda.
  • 5 – Solde os terminais
  • 6 – Encaixe os terminais e verifiquem se estão firmes e sem folga. A posição do cabo roxo e do cabo laranja não são relevantes.



Teste da Placa Eletrônica :

Auto Teste Lavadora Brastemp BWQ24A:

A lavadora deverá estar sem água.

  1. Retire o plug da tomada, aguarde 5 segundos e ligue-o novamente:
  2. Após acende e apagar todos os leds, você terá 5 segundos para entrar na rotina de auto teste:
  3. Pressione a tecla TIPO DE ROUPA e sem soltá-la pressione LIGA/DESLIGA até o timer (placa) emitir 3 bips. OBS:Se os leds NÍVEIS DE ÁGUA não acenderem a rotina de auto teste não foi acionada:
  4. Todos os leds da tecla NÍVEL DE ÁGUA permanecerão acesos e o led EM FUNCIONAMENTO permanecerá piscando:

Auto Teste:

  • Retire a gaveta do dispense de sabão ou mantenha semi aberta para avaliar qual a válvula está sendo acionada
  1. Com a tampa da lavadora  fechada, pressione a tecla TIPO DE ROUPA uma vez, o timer (placa) emitirá um bip e a válvula 1 (alvejante e sabão 1) será acionada. Após o fechamento do nível baixo, acenderá o led NÍVEL DE ÁGUA BAIXO e emitirá um bip. Nesse instante a válvula 1 será desligada. Obs. Pode-se pular a etapa de fechamento do pressostato pressionando TIPO DE ROUPA  e avançando para o passo 2.
  2. Pressione novamente TIPO DE ROUPA o led nível baixo apagará e o timer acionará a resistência.Obs: Só liga a resistência se detectar que o nível de água baixo está fechado.
  3. Pressionando mais uma vez TIPO DE ROUPA, o timer emitirá um bip e acionará a válvula 2 e desligará a resistência se esta estiver acionada. Após o fechamento do nível médio acenderá o led NÍVEL DE ÁGUA MÉDIO e emitirá um bip, nesse instante a válvula 2 será desligada. Obs: pode-se pular a etapa de fechamento do pressostato pressionando TIPO DE ROUPA avançando para o paso 4.
  4. Pressionando mais uma vez TIPO DE ROUPA, o led nível médio apagará e o timer emitirá um bip e acionará a válvula 3 e desligará a válvula 2 se esta estiver acionada. Após a abertura do nível de segurança acenderá o led NÍVEL DE ÁGUA ALTO e emitirá um bip, nesse instante a válvula 3 será desligada. Obs: Pode-se pular a etapa de acionamento do pressostato pressionando TIPO DE ROUPA avançando para o passo 5.
  5. Pressionando mais uma vez TIPO DE ROUPA, apagará o led nível alto e entrará em agitação.
  6. Pressionando mais uma vez TIPO DE ROUPA, interrompe a agitação e inicia a drenagem da água pela eletrobomba. Após a abertura do nível de aguá baixo drena mais um minuto e entrará em centrifugação.
  7. Pressionando mais uma vez TIPO DE ROUPA, a lavadora  sairá da rotina de auto Teste.

Teste do Pressostato:

Com um Multímetro, verifique a continuidade seguindo a tabela abaixo. Se for testar assoprando a mangueirinha do pressostato, cuidado com a pressão do sopro para não descalibrar o diafragma do pressostato.

  • Primeiro clique = Nível baixo
  • Segundo clique = Nível médio
  • Terceiro clique = Nível de segurança

ERRO N° 1DESCRIÇÃOCAUSAPISCA LEDN° DE BIPSAÇÃO DO TIMER APÓS DETECÇÃO DA FALHA
1Tempo de drenagem maior que 9 minutosEletrobomba queimada/ Pressostato (nível baixo colado).Nível de água baixo5Entra em modo pausa
2Detecção de água acima do nível de segurançaVálvula de água não fecha.
Cliente adicionou água com balde ou mangueira.
falha no pressostato (nível de segurança)
Nível de água alto4Drena a água até que o nível de segurança seja desativado, voltando a executar o programa onde estava.
3Nível baixo do pressostato foi aberto durante a lavagem. (lavadora sem água ou pouca água durante a lavagem ou molhoConsumidor retirou água ou roupa da lavadora. Vazamento de água pelo tanque.Nível de água selecionado6Liga a eletrobomba por 1 minuto e depois entra no modo pausa. ao retornar a execução do programa de lavagem, faz um novo abastecimento
4Tempo de abastecimento superior a 30 minutosVálvula de água defeituosa. falta de água. Torneira fechada.Nível de água selecionado7Aciona uma válvula alternativa por mais 20 minutos. Se o nível de água não atingir o definido retorna a acionar a válvula original.

Obs: Esse pressostato não possui nível alto, quem define o nível alto é a placa eletrônica. O terceiro nível do pressostato é de segurança para evitar transbordamento da lavadora . O mesmo indica o erro com 4 bips e inicia a drenagem da água pela eletrobomba quando atuado. Note que ele funciona com a abertura dos contatos 31 e 32.

Teste do Interruptor da Tampa :

Com um multímetro, meça a continuidade em seus terminais:

  • Tampa Aberta = Sem continuidade
  • Tampa fechada =  Com continuidade

Verifique também se os terminais estão com usinabre (esverdeados), se tiver, lixe e limpe-os bem, pois isso causa o defeito não liga e bip intermitente da placa.

 Teste Capacitor do Motor:

Utilize um capacímetro ou Multímetro digital com escalas para capacitores para medir suas reais condições. Pode ainda testar um capacitor usando um multímetro analógico na escala de Ω X100 (ou Rx100 dependendo do aparelho, R e Ω são a mesma unidade).

Teste capacitor ok:

  • Desligue os terminais do capacitor do chicote, descarregue o capacitor fechando curto nos seus terminais com uma chave de fenda média para evitar choques elétricos ou danificar o multímetro. No multímetro analógico, o ponteiro desloca-se para a direita e retorna para a esquerda. Ao inverter as pontas, o ponteiro faz a mesma coisa.Com isso, o capacitor está ok.

Teste capacitor com defeito:

  • Se o ponteiro do multímetro deslocar para a direita e não retornar, significa que o capacitor está com fuga de corrente ou em curto e deverá ser trocado.Verifique se o motor está ok. Se o ponteiro não se deslocar, inverta as pontas do multímetro e se mesmo assim não se deslocar feche curto nos terminais e tente novamente. Se continuar a não se deslocar significa que o capacitor está aberto e deverá ser trocado por outro.

Teste do NTC da resistência:

O NTC é um resistor variável (termistor) e fica embutido na resistência. Está ligado aos fios azul e preto da placa eletrônica monitorando o aquecimento da água na lavadora. Se a placa não estiver aquecendo a água da lavadora, pode haver defeito nesse componente ao invés de condenar imediatamente a resistência. Sua resistência varia em função da temperatura, quanto mais quente, menor será seu valor de resistência e vice versa.

Sua curva de atuação não é linear, por tanto não terá valores exatos em sua medição. Desligue os fios e faça a medição conforme tabela abaixo. Se estiver muito acima ou a baixo dos valores troque o conjunto resistência/NTC.

WD-1403FD.BBWFBRS WD-1403FDA. BBWGBRS WD-1403RD5. ALSFBRS WD-1403RD5. BLSFBRS
WD-1403RDA. ABWGBRSWD-1403RDA5. ALSGBRSWD-1403RDA5. BLSGBRSWD-1409FD. ABWEGSP
WD-1409FD. ABWEGSP WD-1409FD. ABWFBRS WD-1409FD. ABWFBRS WD-1409FDA. ABWGBRS
WD-1409FDA. ABWGBRS WD-1409RD. ABWFBRS WD-1409RD. ABWFBRS WD-1409RD5. ALSFBRS
WD-1409RD5. ALSFBRS WD-1409RD5. BLSFBRS WD-1409RDA. ABWGBRS WD-1409RDA. ABWGBRS
WD-1409RDA. BBWGBRS WD-1409RDA5. ALSGBRS WD-1409RDA5. ALSGBRS WD-1410RD. BBWFBRS
WD-1410RD5. BLSFBRS WD-1410RDA. BBWGBRS WD-1410RDA5. BLSGBRS WD-14311RD. AOWFBRS
WD-14311RDA. AOWGBRS WD-14312RD. AOWFBRS WD-14312RDA. AOWGBRS

 Sinalização de falhas na placa eletrônica da lavadora Brastemp:

A placa eletrônica da lavadora Brastemp bwq24a possui um sistema de detecção de falhas e quando alguma coisa está fora do funcionamento normal a placa tomará ações  para indicar esse erro. veja na tabela abaixo quais são os mais comuns:

facebook1 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24google plus1 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24twitter1 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24

Obs: Se os componentes, as condições da lavadora e instalação estiverem normais e a placa continuar indicando falha, o defeito pode estar na placa. A placa indicará o erro e dependendo do tipo de erro tentará seguir a programação. A indicação é feita por bips e indicação no nos leds do painel, alertando o cliente que existe uma falha e auxiliando o técnico no diagnóstico.

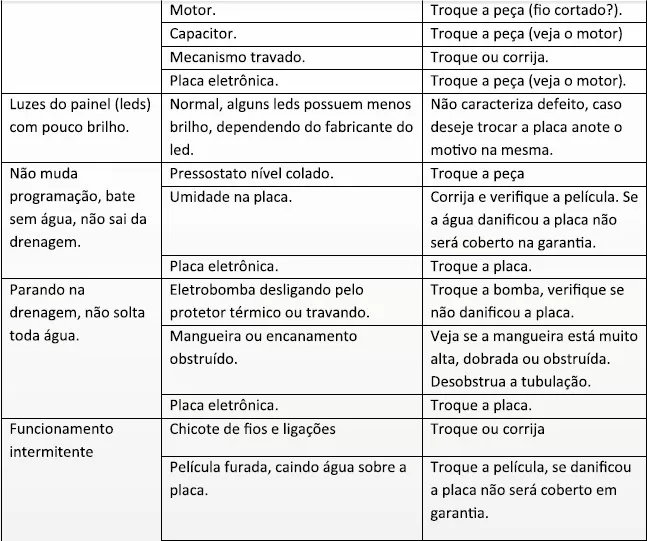

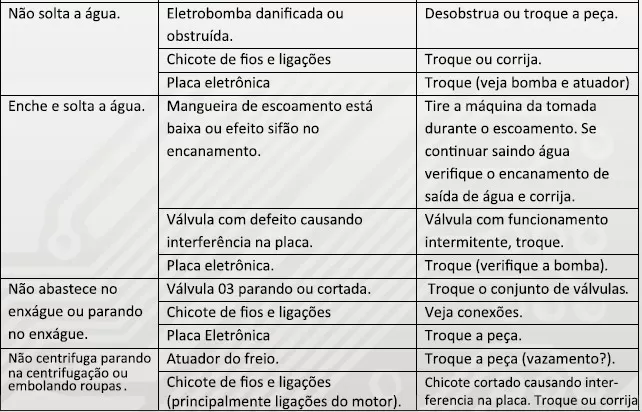

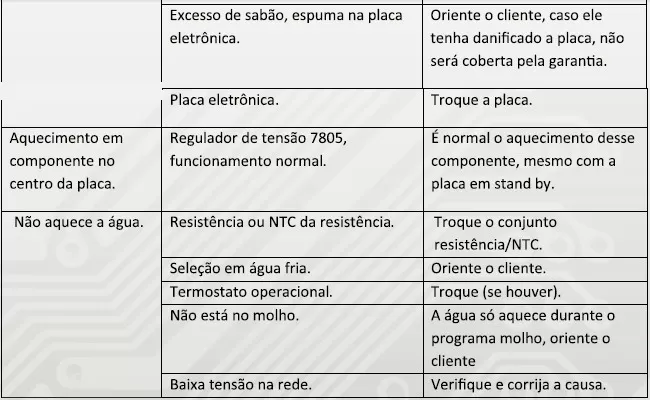

 Defeitos causas e soluções:

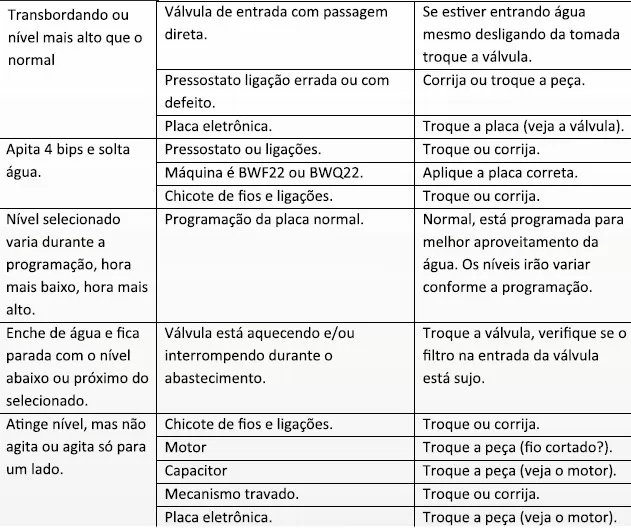

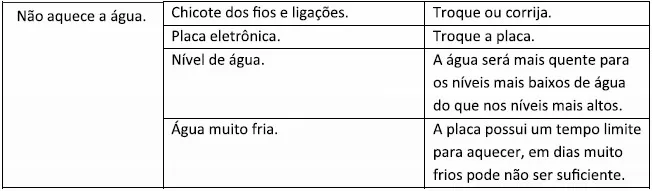

Veja nas imagens abaixo os defeitos mais comuns e suas soluções:

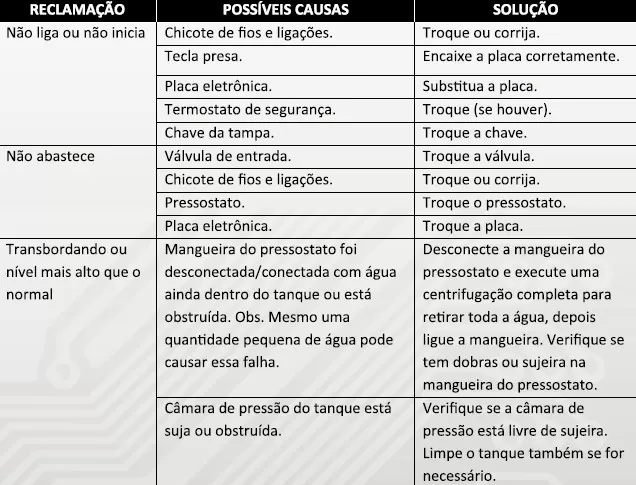

defeitos e soluções parte 1 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24defeitos e soluções parte 2 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24defeitos e soluções parte 3 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24defeitos e soluções parte 4 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24defeitos e soluções parte 5 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24defeitos e soluções parte 6 Testando a Placa Eletrônica da Lavadora Brastemp BWQ24Abaixo temos o Diagrama Elétrico onde poderemos ver todas as partes elétricas da lavadora brastemp como suas ligações.

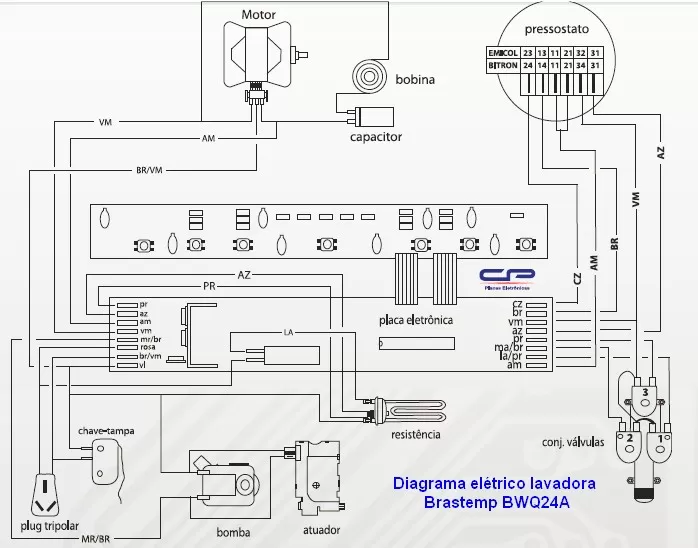

diagrama eletrico Testando a Placa Eletrônica da Lavadora Brastemp BWQ24

Esse foi mais um artigo sobre a placa eletrônica CP-Eletrônica, em breve postarei mais artigos como esse falando sobre as outras placas eletrônicas tanto das lavadoras Brastemp como as de outras marcas e modelos de lavadoras.
